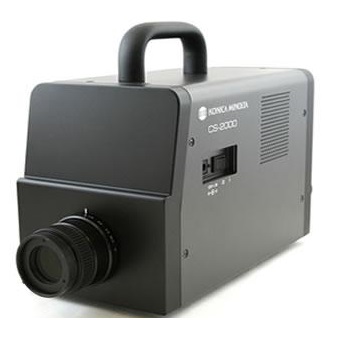

日本美能達CS-2000分光輻射亮度計
*作為一款色彩分光輻射亮度計（于2008年10月）
100,000 : 1的對比度測量現在已成為可能！
*當測量峰值達300 cd/m2
另外，一些其他類型的發光元件發展迅速，如有機電致發光（Organic EL）與傳統的LCD和PDP顯示一樣，都需要更高精度的光譜輻射曲線分析。CS-2000就是一款具有以上測量功能的分光輻射亮度計，它的極端低亮度測量達到了全球頂尖的水平，最低達0.003 cd/m2，最高測量對比度可達100,000 : 1。
在低亮度為0.003 cd/m2 時，儀器也能保持高精度測量
柯尼卡美能達將先進的光學設計技術與信號處理技術充分結合，為在極端低亮度0.003 cd/m2下色度和亮度測量的高精度提供了保障。
低亮度測量：從0.003 cd/m2 起
測量精度：±2%（亮度）
在低亮度時也能保證快速測量
儀器的獨特設計充分消除了機械及電路噪聲，使CS-2000在低亮度時也能進行重復性很好的迅速測量。
1cd/m2 時的測量時間：約5秒（快速模式）
*柯尼卡美能達以前的型號CS-1000：約123秒
低偏振誤差
由于使用反射型衍射光柵引起的偏振誤差被減小到只有2%（測量角度：1°）。這使那些使用偏振片的顯示設備如LCD的測量數據的穩定性得到了保障。
僅5 nm的半波寬
儀器僅5 nm的半波寬，滿足了對于色度測量的要求（JIS Z 8724-1997，CIE 122-1996），保證了在整個可見光波長范圍內色度的精確測量。
可選擇的測量角度，可測量極小的面積
CS-2000可根據您不同的應用對象，選擇不同的光學測量角度。
測量角度選擇：1°，0.2°，0.1°
最小測量面積：Ø0.1 mm（使用近攝鏡時）
日本美能達CS-2000分光輻射亮度計實用的設計
儀器的操作溫度范圍是5℃～35℃，與實際工作環境相近，保證儀器操作時的可靠性。
儀器僅需要在開機后預熱30秒，即可進行正常測量。（測量角度：1°；目標亮度：5cd/m2以上；23℃時）
即使是有周期性發光特性的光源，也可得到穩定的測量數據
1.內同步測量
通過輸入同步頻率進行測量
2.外同步測量
通過外接輸入垂直同步信號進行測量
3.多重積分模式測量
減少測量非同步時采集信號的變化或測量那些發光特性周期不規則的光源
簡潔的操作面板和彩色LCD顯示屏使得操作更簡便
彩色LCD顯示屏和操作面板設置在儀器背面，簡潔的按鈕排列使您可以更直觀地調用想要的功能。
日本美能達CS-2000分光輻射亮度計主要規格cs2000
|
型號
|
CS-2000
|
||
|
波長范圍
|
380～780nm
|
||
|
波長分辨率
|
0.9nm/pixel
|
||
|
顯示波長寬度
|
1.0nm
|
||
|
波長精度
|
±0.3nm（校準波長：435.8nm，546.1nm，643.8nm，Hg-Cd燈）
|
||
|
光譜波寬
|
5nm以下（半波寬）
|
||
|
測量角度（可選）
|
1°
|
0.2°
|
0.1°
|
|
測量亮度范圍（標準光源A）
|
0.003至5,000cd/m2
|
0.075至125,000cd/m2
|
0.3至500,000cd/m2
|
|
最小測量區域
|
φ5mm（當使用近攝鏡頭時為φ1mm）
|
φ1mm（當使用近攝鏡頭時為φ0.2mm）
|
φ0.5mm（當使用近攝鏡頭時為φ0.1mm）
|
|
最小測量距離
|
350mm（當使用近攝鏡頭時為55mm）
|
||
|
最小顯示亮度
|
0.00002cd/m2
|
||
|
精度：亮度（標準光源A）*1
|
±2%
|
||
|
精度：色度（標準光源A）*1
|
x,y：±0.003（0.003～0.005cd/m2） |
x,y：±0.003（0.075～0.125cd/m2） |
x,y：±0.003（0.3～0.5cd/m2） |
|
重復性：亮度（2σ）*2
|
0.4%（0.003～0.05cd/m2） |
0.4%（0.075～1.25cd/m2） |
0.4%（0.3～5cd/m2） |
|
重復性：色度（2σ）*2
|
0.002（0.003～0.005cd/m2） |
0.002（0.075～0.125cd/m2） |
0.002（0.3～0.5cd/m2） |
|
偏振誤差
|
1°：2%以下（400～780nm）；0.1°和0.2°：3%以下（400～780nm）
|
||
|
積分時間
|
快速：0.005～16秒；普通：0.005～120秒
|
||
|
測量時間
|
最小1秒（手動模式）至最多243秒（一般模式）
|
||
|
色空間模式
|
Lvxy，Lvu'v'，LvTΔuv，XYZ，光譜曲線，特征波長，激發純度
|
||
|
接口
|
USB1.1
|
||
|
操作溫度/ |
5～35℃，相對濕度80%以下，無凝露
|
||
|
存儲溫度 |
0～35℃，相對濕度80%以下，無凝露
|
||
|
電源
|
電源適配器（100-240～，50/60Hz）
|
||
|
功率
|
約20W
|
||
|
尺寸
|
158（寬）×262（高）×392（長）mm
|
||
|
重量
|
6.2kg
|
||
*1 在溫度23±2℃，相對濕度65%以下的條件下，普通模式測量10次的平均值
*2 在溫度23±2℃，相對濕度65%以下的條件下，普通模式測量10次
日本美能達CS-2000A分光輻射亮度計主要規格cs2000A
|
型號
|
CS-2000A
|
||
|
波長范圍
|
380～780nm
|
||
|
波長分辨率
|
0.9nm/pixel
|
||
|
顯示波長寬度
|
1.0nm
|
||
|
波長精度
|
±0.3nm（校準波長：435.8nm，546.1nm，643.8nm，Hg-Cd燈）
|
||
|
光譜波寬
|
5nm以下（半波寬）
|
||
|
測量角度
（可選）
|
1°
|
0.2°
|
0.1°
|
|
測量亮度范圍（標準光源A）
|
0.0005~5,000cd/m2
|
0.0125~125,000cd/m2
|
0.05~500,000cd/m2
|
|
最小測量區域
|
Φ5mm（當使用近攝鏡頭時為Φ1mm）
|
Φ1mm（當使用近攝鏡頭時為Φ0.2mm）
|
Φ0.5mm（當使用近攝鏡頭時為Φ0.1mm）
|
|
最小測量距離
|
350mm（當使用近攝鏡頭時為55mm）
|
||
|
最小光譜輻射顯示
|
1.0×10-9W/sr,m2,nm
|
||
|
精度：亮度（標準光源A）*1
|
±2%
|
||
|
精度：色度（標準光源A）*1
|
x:±0.0015(0.05cd/m2以上) |
x:±0.0015(1.25cd/m2以上) |
x:±0.0015(5cd/m2以上) |
|
重復性：亮度（2σ）（標準光源A）*2
|
0.15%(0.05cd/m2以上) |
0.15%(1.25cd/m2以上) |
0.15%(5cd/m2以上) |
|
重復性：色度（2σ）（標準光源A）*2
|
x,y:0.0004(0.2cd/m2以上) |
x,y:0.0004(5cd/m2以上) |
x,y:0.0004(20cd/m2以上) |
|
偏振誤差
|
1°：2%以下（400～780nm）；0.1°和0.2°：3%以下（400～780nm）
|
||
|
積分時間
|
快速：0.005～16秒；普通：0.005～120秒
|
||
|
測量時間
|
最小1秒（手動模式）至最大243秒（普通模式）
|
||
|
色空間模式
|
Lvxy，Lvu'v'，LvTΔuv，XYZ，光譜曲線，特征波長，激發純度，暗視覺亮度（使用CS-S10w專業軟件）
|
||
|
接口
|
USB1.1
|
||
|
操作溫度/ |
5～35℃，相對濕度80%以下，無凝露
|
||
|
存儲溫度 |
0～30℃，相對濕度80%以下，無凝露
|
||
|
電源
|
電源適配器（100-240～，50/60Hz）
|
||
|
功率
|
約20W
|
||
|
尺寸
|
158（寬）×200（高）×300（長）mm（主機），Φ70×95mm（鏡頭）
|
||
|
重量
|
6.2kg
|
||
*1 在溫度23±2℃，相對濕度65%以下的條件下，普通模式測量10次的平均值
*2 在溫度23±2℃，相對濕度65%以下的條件下，普通模式測量10次
